压力仪表

隔膜压力表

发布时间:2020-02-14点击量:9
隔膜压力表

一、隔膜压力表概述

YM系列隔膜压力表适用于测量具腐蚀性、高粘度、易结晶、易凝固,温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入压力仪表和防止沉淀物积累且易清洗的场合。隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。



二、隔膜压力表外形尺寸


三、隔膜压力表选型标示

□---选配压力表型号

□---隔膜膈离器型式

L-螺纹式(≤60MPa)

F-法兰式(≤25MPa)

F10-工字形法兰式(≤4MPa)

C-夹子式(0.1~2.5MPa)

N-螺母式(0.1~2.5MPa)

Z-螺栓式(1~25MPa)

H-均质机用(10~60MPa)

□---连接的代号

0)直接(被测介质温度<80℃)

1)角形(被测介质温度<150℃)

2)硬管(被测介质温度<200℃)

3)软管(1米.2米.4米.6米)

4)散热器(被测介质温度<200℃)

5)阻尼器

□---膜片材料

316.316L,哈氏合金,蒙抗尔合金、钽片、氟塑料

□---测量范围

□---法兰标准代号

□ML螺纹式隔离器型式

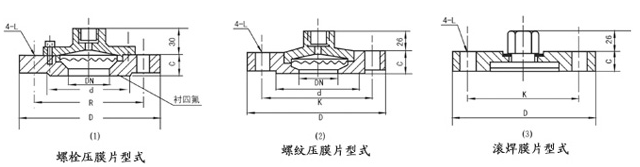

四、隔膜压力表仪表型式

型  号 D B H 直  径 d
0.1~2.5MPa 4~25MPa
螺栓压膜片式 Y100-ML 100 42 149 96 92 M20×1.5
Y150-ML 150 48 179 96 92 G1/2"
螺纹压膜片式 Y100-ML 100 42 147 78 48 G3/8"
Y150-ML 150 48 177 78 48

 HG20592~20614-97标准(本厂常用法兰标准)

 D N PN(MPa) D K d C L
25 0.25~0.16 100 75 58 14 Φ11
1~2.5 115 85 65 16 Φ14
32 0.25~0.16 120 90 69 16 Φ14
1~2.5 140 100 76 18 Φ18
40 0.25~0.16 130 100 78 16 Φ14
1~2.5 150 110 84 18 Φ18
50 0.25~0.16 140 110 88 16 Φ14
1~2.5 165 125 99 20 Φ18
