温度仪表

装配热电偶

发布时间:2020-02-14点击量:4
装配热电偶

一、装配热电偶主要应用
装配热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0度-1300度范围内液体、蒸汽和气体介质以及固体表面温度。


二、装配热电偶按安装固定装置不同分为
1、感温元件
2、无固定装置装配热电偶
3、固定螺纹式装配热电偶
4、活动法兰式装配热电偶
5、固定法兰式装配热电偶
6、固定螺纹锥式装配热电偶
7、活络管接头式装配热电偶
8、直形管接头式装配热电偶
9、固定螺纹管接头式装配热电偶
10、活动螺纹管接头式装配热电偶


三、装配热电偶产品特点
1、装配简单,更换方便;
2、压簧式感温元件,抗振性能好;
3、测量范围大;
4、机械强度高,耐压性能好。


四、装配热电偶工作原理
装配热电偶的电级由两种不同成份的导体(称为热电偶丝材或热电极)两端接合成回路,当接合点的温度不同时,在回路中就会产生电动势,这种现象称为热电效应,而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的,其中,直接用作测量介质温度的一端叫做工作端(也称为测量端),另一端叫做冷端(也称为补偿端);冷端与显示仪表或配套仪表连接,显示仪表会指出热电偶所产生的热电势。热电偶实际上是一种能量转换器,它将热能转换为电能,用所产生的热电势测量温度。产品执行标准:IEC584GB/T16839-1997JB/T5582-1991常温绝缘电阻在环境温度为20±15℃,相对温度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻≥1000MΩ.m

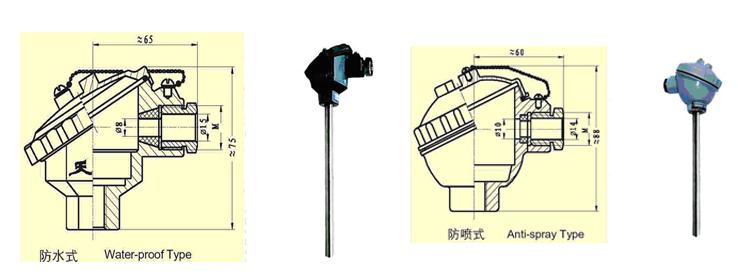

接线盒形式:防喷式、防水式,如下图:


五、装配热电偶测量范围及允差

型号

分度号

允差等级

允差值

测量范围℃

允差值

测量范围℃

WRN

K

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004ltl

375~1000

±0.0075ltl

333~1200

WRM

N

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004ltl

375~1000

±0.0075ltl

333~1200

WRE

E

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004ltl

375~800

±0.004ltl

333~900

WRF

J

±1.5℃

-40~+375

±2.5℃

-40~+333

±0.004ltl

375~750

±0.004ltl

333~750

WRC

T

±0.5℃

-40~+125

±1℃

-40~+133

±0.004ltl

125~350

±0.0075ltl

133~350
