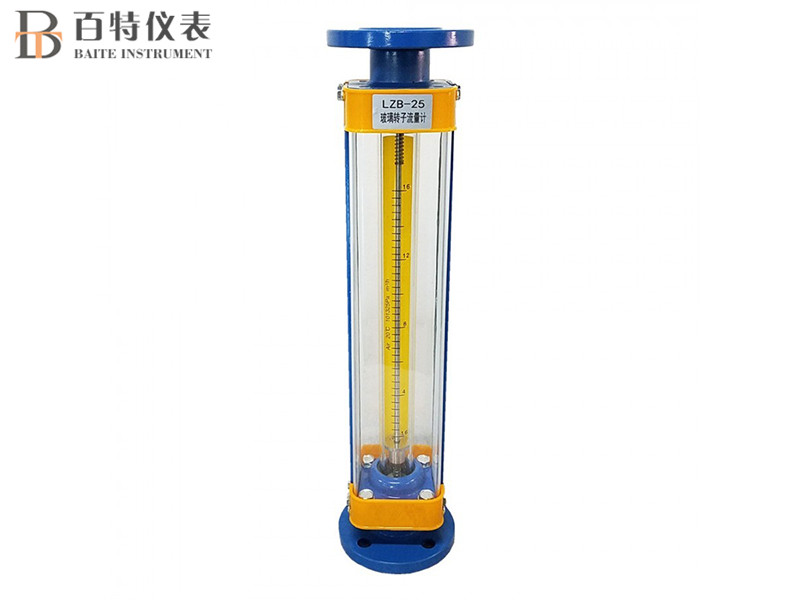

玻璃转子流量计

玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置。因此,流经玻璃转子流量计的流体流量与浮子上升高度,即与玻璃转子流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。

       1. 测量的对象。即测量介质种类、压力大小、化学性质。如液体介质、气体介质,对具腐蚀性的介质则应选择耐腐流量计。

       2.流量计本身性能。上述条件确定后一般讲,若价格没有大的变化,可优先选用针阀置于流量计上部的;有较大流通孔的,是直接流量刻度的;结构简单的;外部尺寸较小的等等。如是小流量范围,则可选用球浮子式,因它测量时稳定、不易积尘、精度较高、互换性好。

       3. 根据价格选用。一般讲,精度高的价格高。要根据测量目的选用仪表精度等级,如只须控制测量介质通过量,经试运行调整,以后需始终稳定这个通过量,那么精度就是次要的。

       4.流体自下而上流经锥管时,流体动能在浮子上产生的升力S和流体的浮力A使浮子上升,当升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,稳定在某一高度位置上,锥管上的刻度指示流体的流量值。


       LZB/LZJ系列玻璃转子流量计广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门,测量单相非脉动流体(液体或气体)的流量。
       LZB/( )F/LZJ-( )F系列耐腐玻璃转子流量计有较强的耐腐性能,可检测酸(氢氟酸除外)、碱、氧化剂和其它腐蚀性的气体或液体的流量,适用于化工、制药、造纸、污水处理等行业。

       原理与结构

       流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成(图3)。流体自下而上流经锥管时,流体动能在浮子上产生的升力S和流体的浮力A使浮子上升,当升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,稳定在某一高度位置上,锥管上的刻度指示流体的流量值。
       LZB/LZB-( )F流量计的锥管为光滑内壁管,通径DN15以上的流量计,浮子通过导杆 上下移动,保持稳定;LZJ/LZJ-( )F流量计锥管 内壁有三条导向凸筋,使浮子保持稳定。通径DN10以下的流量计采用软管连接,配有 针形流量调节阀;通径DN15以上流量计采用法兰连接。

       型号规格及技术参数

通径DN
(m)

型 号

测量范围

椎管长度(m)

精度等级

允许被测液体状态

水20℃

空 气
20℃,10132SPa

LZB/LZJ

LZB-()F

温度(℃)

压力
(MPa)

2

LZB-2

0.4~4ml/min
0.6~6ml/min
1.0~10ml/min
1.6~16ml/min

6~60ml/min
10~100ml/min
16~160ml/min
25~250ml/min

160

1.5:2.5

2.5:4

-20~+120

≤1

3

LZB-3

2.5~25ml/min
4~40ml/min
6~60ml/min
10~100ml/min

40~400ml/min
60~600ml/min
100~1000ml/min
160~1600ml/min

4

LZB-4
LZB-4F

(1~10)L/h
(1.6~16)L/h
(2.5~25)L/h

(16~160)L/h
(25~250)L/h
(40~400)L/h

6

LZB-6
LZJ-6
LZJ-6F

(2.5~25)L/h
(4~40)L/h
(6~60)L/h

(40~400)L/h
(60~600)L/h
(100~1000)L/h

10

LZB-10
LZJ-10
LZJ-10F

(6~60)L/h
(10~100)L/h
(16~160)L/h

(100~1000)L/h
(160~1600)L/h
(250~2500)L/h

2.5

≤0.6

15

LZB-15
LZJ-15F

(16~160)L/h
(25~250)L/h
(40~400)L/h

(0.25~2.5)m3/h
(0.4~4)m3/h
(0.6~6)m3/h

350

25

LZB-25
LZJ-25F

(40~400)L/h
(60~600)L/h
(100~1000)L/h

(1~10)m3/h
(1.6~16)m3/h
(2.5~25)m3/h

40

LZB-40
LZJ-40F

(160~1600)L/h
(250~2500)L/h

(4~40)m3/h
(6~60)m3/h

430

50

LZB-50
LZJ-50F

(0.4~4)m3/h
(0.6~6)m3/h

(10~100)m3/h
(16~160)m3/h

450

80

LZB-80
LZB-80F

(1~10)m3/h
(1.6~16)m3/h

(50~250)m3/h
80~400)m3/h

500

≤0.4

100

LZB-100
LZB-100F

(5~25)m3/h
(8~40)m3/h

(120~600)m3/h
(200~1000)m3/h

       全不锈钢型

       法兰、浮子、导杆、支承板及螺栓等均为不锈钢304(1Cr18Ni9Ti),型号为LZB-( )B。
       接液材质如需选用316,则型号为LZB-( )Bo,需定做。
       如需不锈钢内衬PTFE,则型号为LZB-( )BF(或BoF),需定做。
